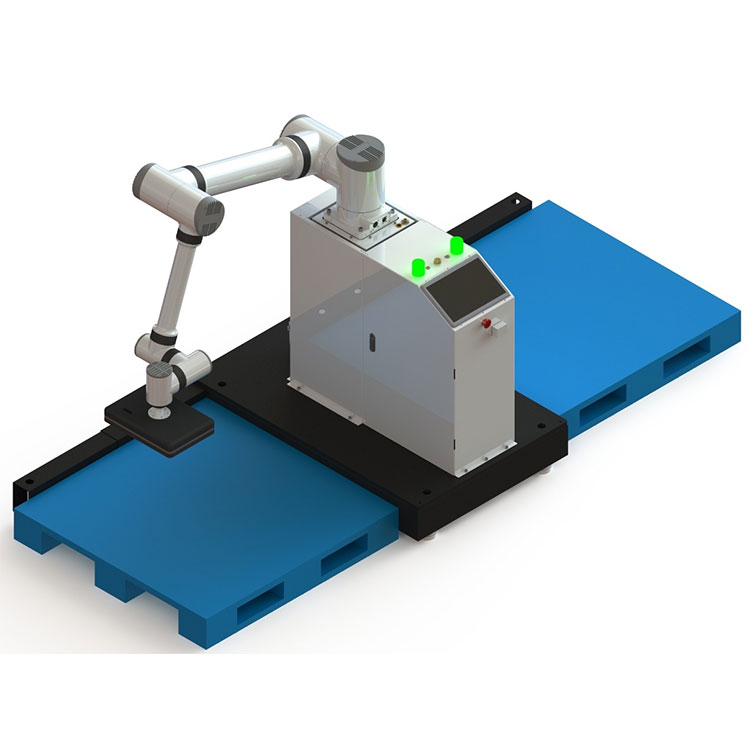

1、工作站组成
① 协作机器人
② 电箱控制柜
③ 立柱升降轴
④ 底座+卡板定位
⑤ 末端执行器
⑥ 操作系统
2、工作站工作流程
准备 → 码垛方式设置 → A垛码放 → B垛码放 → 完成
三、产品优势
1、安全稳定
(1) 能够直接和人类一起并肩工作无需使用安全围栏进行隔离，具有高度的可靠性和安全性；
(2) 支持10级碰撞检测和传感器安全检测；
(3) 提供16个安全I/O接口，发生单一故障时不会丧失安全功能；
(4) 末端掉电不下坠，产品安全稳定；
2、部署灵活
(1) 集成设计，轻便灵活，占地面积小；
(2) 工作站部署新任务设置简单快捷，效率高；
3、简易编程
(1) 半小时可掌握编程方式，1小时可完成简易编程；
(2) 可视化编程简单高效，无需精通编程语言即可轻松操纵机器人；
4、柔性生产
多种功能场景快速切换，可以采用人机协作，双机协作、多机协作等实现柔性化生产；
5、应用广泛
广泛应用于食品、医药、3C、日化、电商等行业领域；
四、规格参数
|
协作机器人参数
|
|
|
本体重量
|
82kg
|
|
|
有效负载
|
20kg
|
|
|
工作半径
|
1525mm
|
|
|
最大臂展
|
1730mm
|
|
|
额定电压
|
单相220v
|
|
|
工作最大速度
|
1.0m/s
|
|
|
关节活动范围
|
J1
|
±170°
|
|
|
J2
|
±170°
|
|
|
J3
|
±170°
|
|
|
J4
|
±170°
|
|
|
J5
|
±170°
|
|
|
关节最大速度
|
J1/J2
|
89 °/s
|
|
|
J3
|
158 °/s
|
|
|
J4/J5
|
178 °/s
|
|
|
控制箱
|
DI
|
16路数字输入
|
|
|
DI/DO
|
16路数字输出
|
|
|
重复定位精度
|
±0.1mm
|
|
|
通讯方式
|
EtherCAT
|
|
|
IP等级
|
IP54
|
|
|
温度范围
|
0-50℃
|
|
|
典型功耗
|
2000 W
|
|
|
材质
|
铝，钢，橡胶，塑料
|
|
|
码垛工作站
|
|
最大堆栈高度*
|
升降最大可堆栈高度2100 mm（含托盘）; 一般达1650mm（不含托盘）
|
|
最大栈板尺寸*
|
1100mm×1100mm
|
|
可堆栈箱子尺寸*
|
L（200-500）mm*W（150-450）mm*H（150-400）mm
|
|
最大容许负载
|
20kg
|
|
最快堆栈速度
|
最高每分钟堆叠8箱
|
|
工作半径
|
最大工作半径1460mm
|
|
安全功能
|
可选配：安全光栅、安全围栏、安全感应地毯
|
|
IP 等级
|
机器手臂IP54、夹爪及其余配件皆符合IP32
|
|
界面
|
支援多项安全输入与输出， 包含紧急停止、 安全防护、管理者模式、厂家设置模式
|
|
安全功能
|
紧急停止功能、预留外部安全接口（可通过I/O接口控制)
|
|
电源需求
|
AC220V 10A+
|
|
气源需求
|
6kg
|
|
*最大堆栈高度指手臂在临界范围的单箱堆栈的使用情况
在使用最大栈板尺寸（1200mm×1200mm）的情况下，一般可以达到1700mm。
箱子的尺寸与摆放和夹爪的不同可能会影响实际的堆栈高度
*机器手臂本身的最大负载为25kg
|
|
码垛工作站组成
|
|
主要组件
|
协作机器人
|
|
操作与控制系统
|
|
电控组件
|
触摸屏、控制器、直流电源套件与电缆线
|
|
码垛专用软件
|
|
机架构件
|
便捷移动式固定底座
|
|
升降柱模组与拖链
|
|
末端执行器
|
治具、吸盘
|
|
气动组:空气处理组，电磁阀，工具末端的气管
|
|
